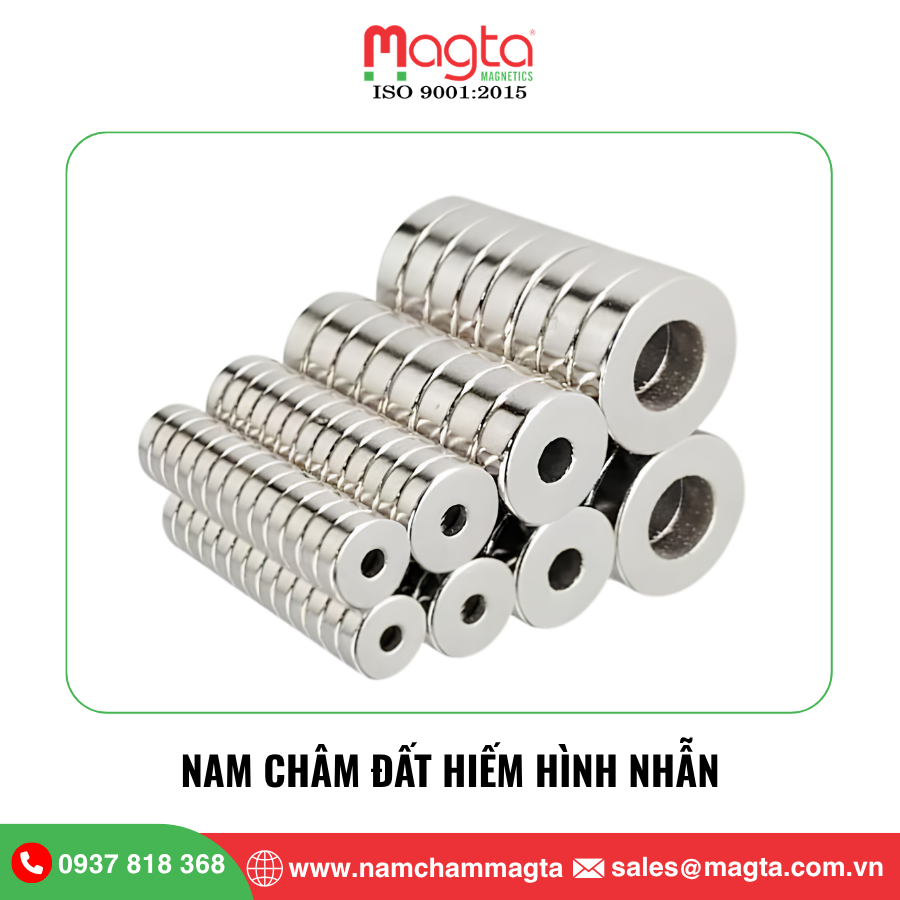

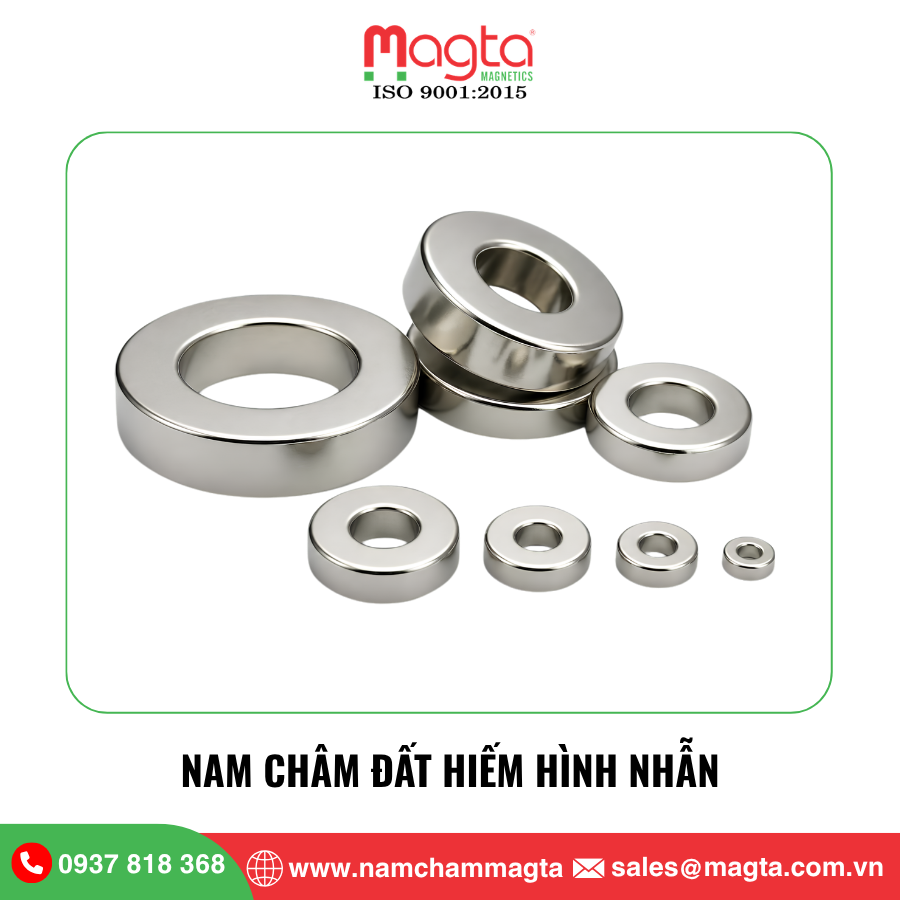

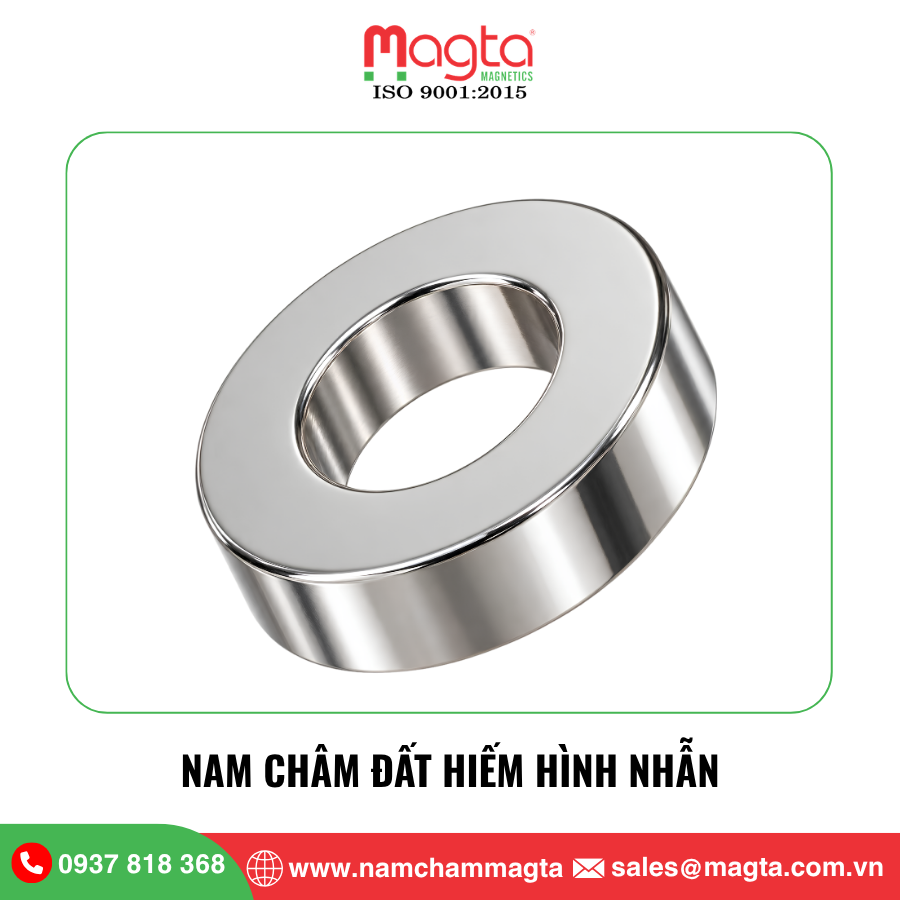

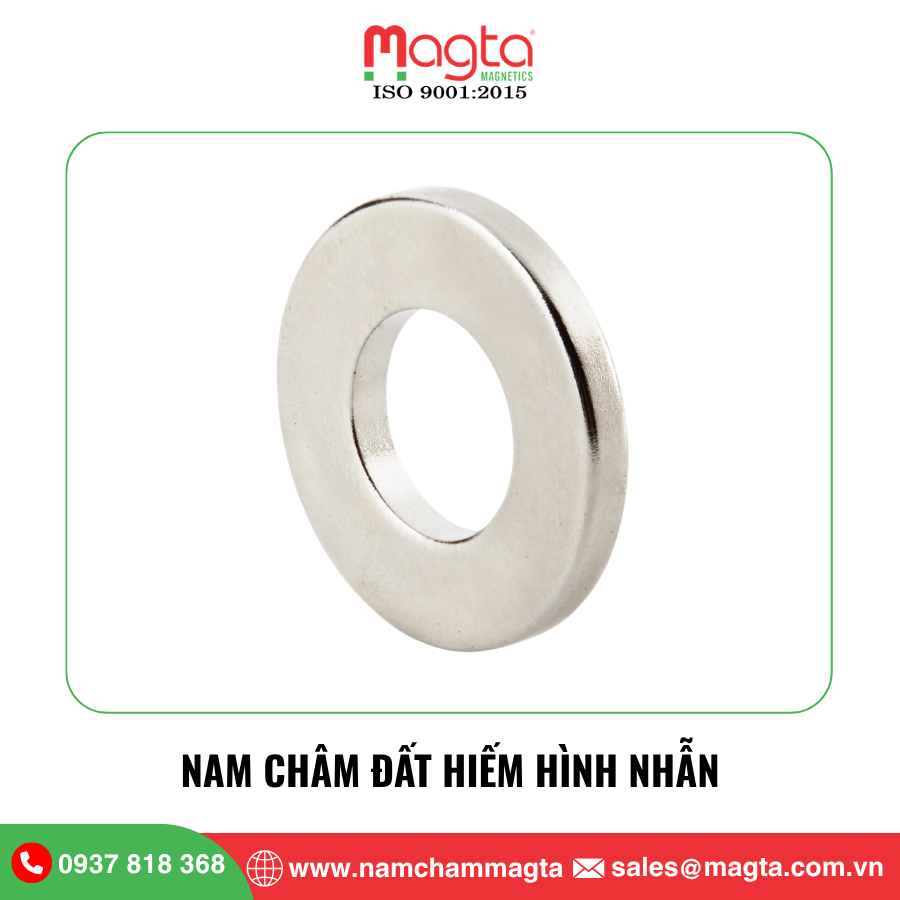

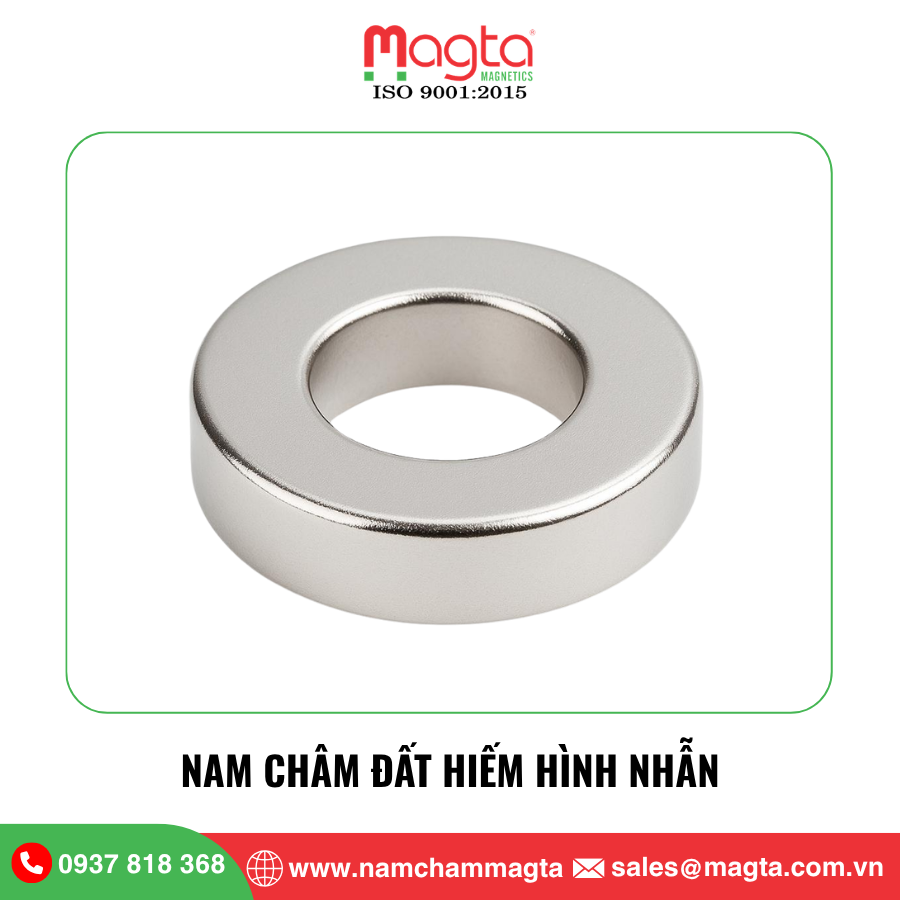

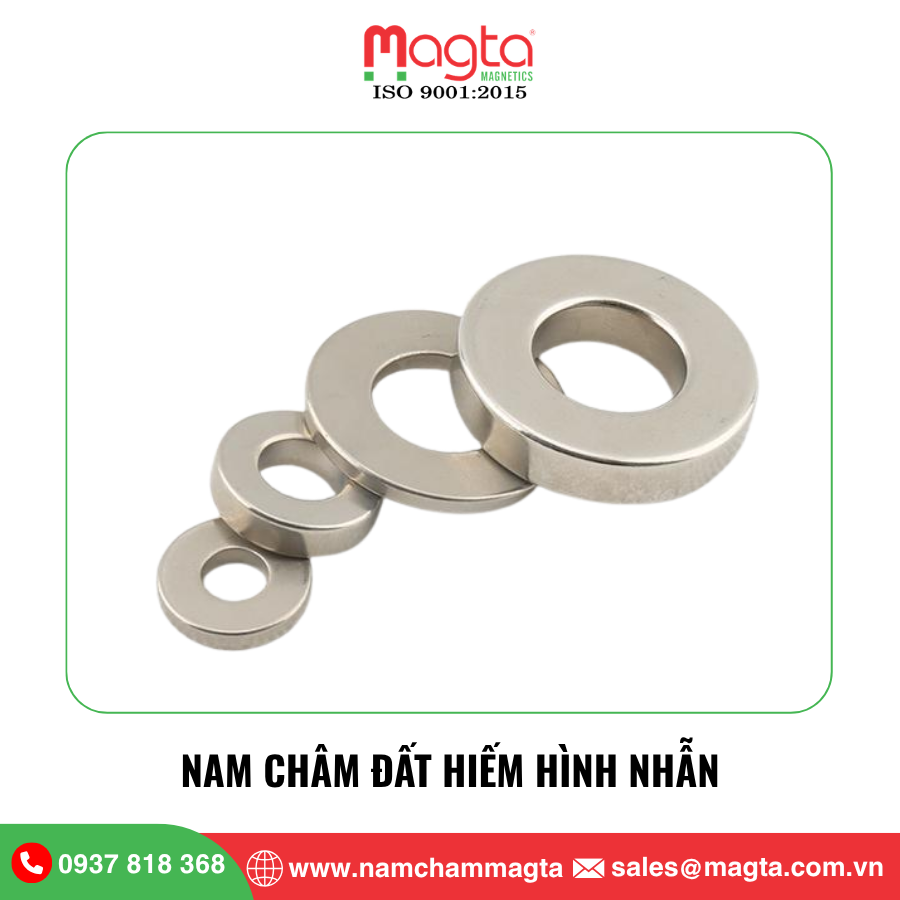

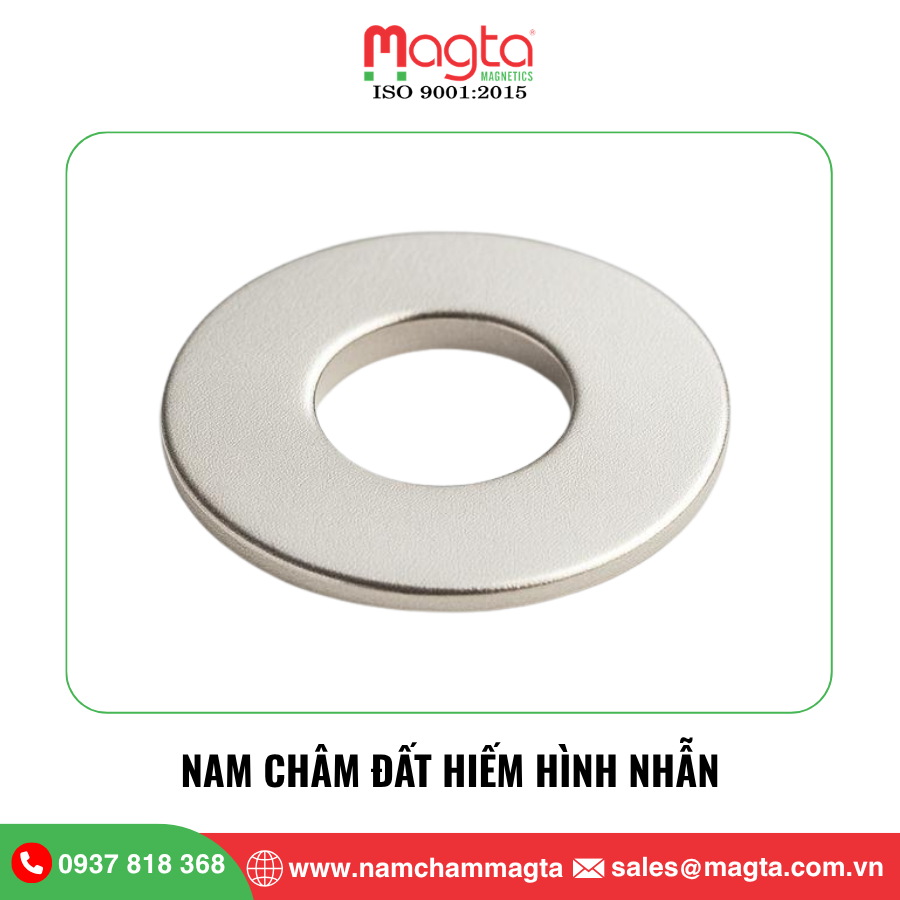

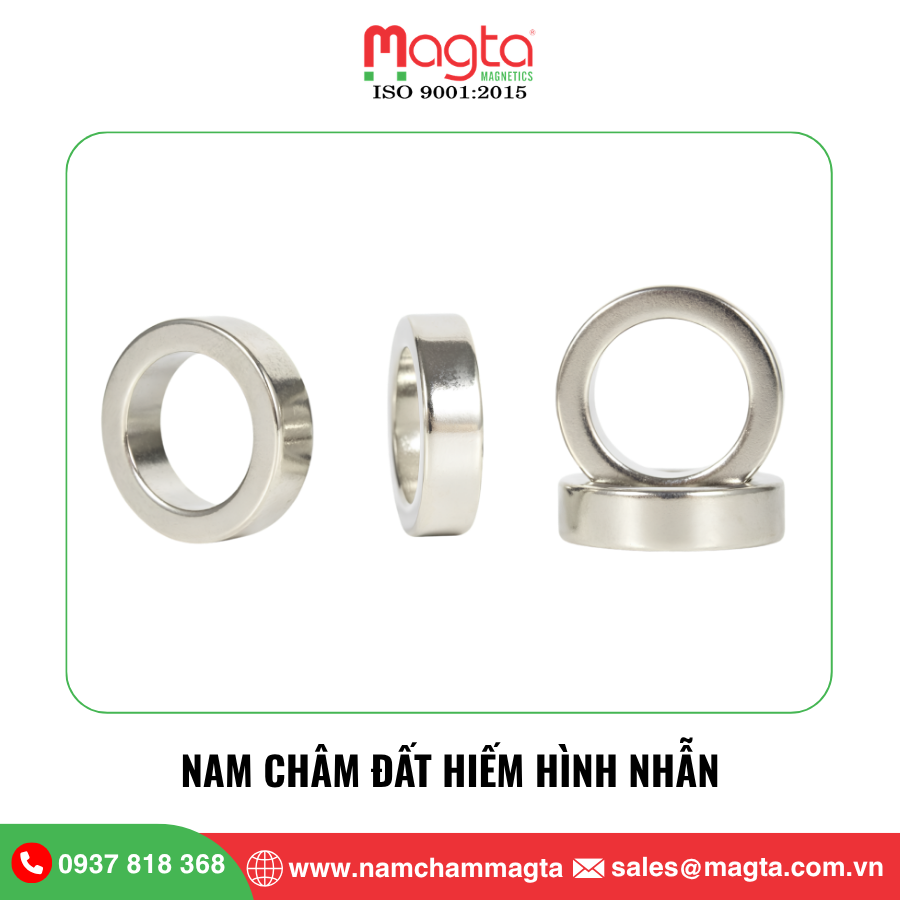

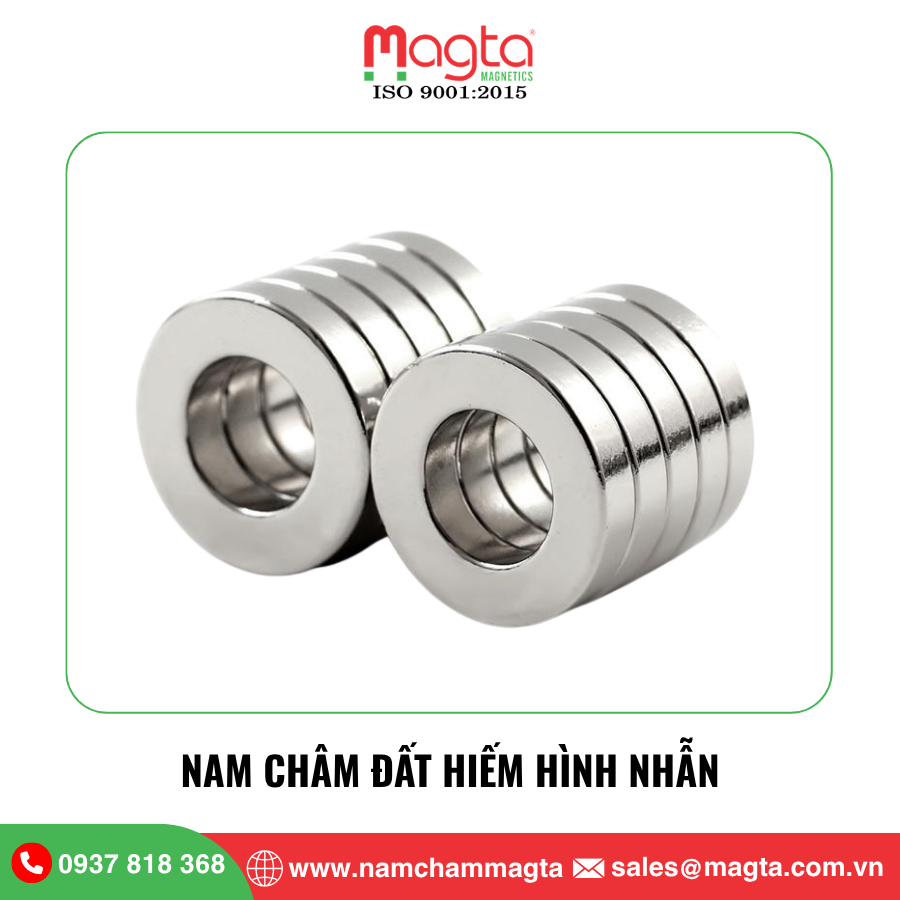

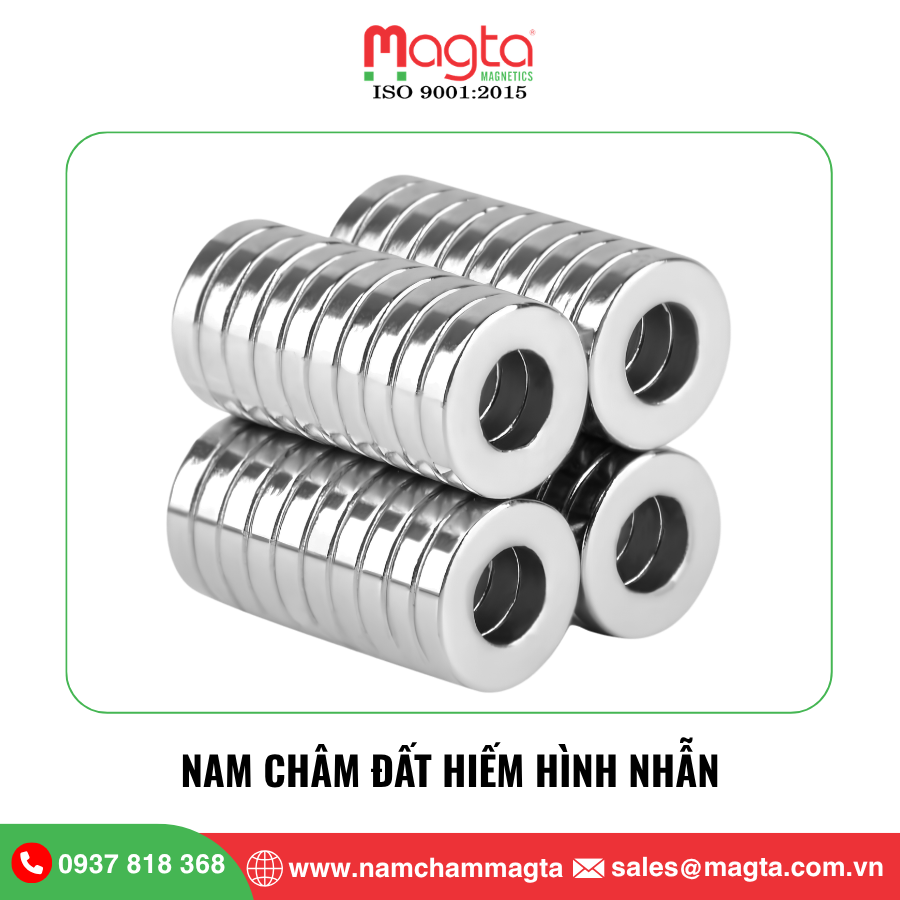

Nam Châm Đất Hiếm Hình Nhẫn – Nam Châm Neodymium NdFeB

Nam châm đất hiếm hình nhẫn là loại nam châm vĩnh cửu Neodymium (NdFeB) có thiết kế dạng vòng tròn với lỗ xuyên tâm ở giữa. Sản phẩm có lực từ mạnh, kích thước đa dạng, phù hợp với các ứng dụng cơ khí, thiết bị điện tử, cảm biến, động cơ và cơ cấu định vị từ tính.

Với đặc điểm có lỗ ở tâm, nam châm hình nhẫn có thể được tích hợp vào những thiết kế cần lắp trục, bố trí đồng tâm hoặc tạo khoảng trống cho các chi tiết kỹ thuật. MAGTA hỗ trợ tư vấn lựa chọn kích thước, cấp từ, hướng từ hóa và quy cách phù hợp với nhu cầu sử dụng.

1. Thông số kỹ thuật nam châm đất hiếm hình nhẫn

Thông số	Chi tiết
Tên sản phẩm	Nam châm đất hiếm hình nhẫn
Tên tiếng Anh	Neodymium Ring Magnet
Vật liệu lõi	Neodymium – Iron – Boron (NdFeB)
Hình dạng	Hình vòng tròn, có lỗ xuyên tâm
Cấp từ phổ biến	N35, N38, N40, N42, N45, N48, N50, N52
Kích thước	Đường kính ngoài × đường kính trong × độ dày
Dung sai	Theo quy cách và yêu cầu kỹ thuật
Lớp mạ phổ biến	Nickel – Copper – Nickel (Ni-Cu-Ni)
Hướng từ hóa	Theo chiều trục, đường kính hoặc thiết kế chuyên dụng
Nhiệt độ làm việc	Phụ thuộc cấp vật liệu và điều kiện sử dụng
Ứng dụng	Cơ khí, động cơ, cảm biến, điện tử, thiết bị công nghiệp
Quy cách cung cấp	Theo kích thước tiêu chuẩn hoặc yêu cầu riêng

Lưu ý kỹ thuật: Các thông số trên mô tả dòng sản phẩm NdFeB hình nhẫn nói chung. Không phải mọi kích thước đều có đầy đủ các cấp từ hoặc hướng từ hóa. Khách hàng nên xác nhận quy cách cụ thể trước khi đặt hàng.

2. Đặc điểm nổi bật của nam châm Neodymium hình nhẫn

Nam châm đất hiếm hình nhẫn có cấu trúc khác biệt so với nam châm hình tròn đặc, đặc biệt ở phần lỗ xuyên tâm và khả năng tích hợp vào các cụm chi tiết cơ khí.

Đặc điểm	Mô tả
Lực từ mạnh	Vật liệu NdFeB tạo từ trường mạnh trong kích thước nhỏ gọn
Thiết kế có lỗ	Thuận tiện bố trí trục, chốt hoặc chi tiết xuyên tâm
Đa dạng kích thước	Có nhiều tỷ lệ đường kính ngoài, trong và độ dày
Nhiều cấp từ	Lựa chọn theo yêu cầu từ trường và điều kiện sử dụng
Hướng từ hóa linh hoạt	Có thể đáp ứng các thiết kế từ hóa khác nhau tùy khả năng sản xuất
Bề mặt bảo vệ	Lớp mạ giúp hạn chế ăn mòn trong điều kiện phù hợp
Ứng dụng rộng	Sử dụng trong cơ khí, điện tử, cảm biến và một số loại động cơ

2.1. Lực từ mạnh trong thiết kế nhỏ gọn

Nam châm NdFeB thuộc nhóm nam châm vĩnh cửu có mật độ năng lượng từ cao. Nhờ đó, sản phẩm có thể tạo ra từ trường đáng kể dù kích thước tương đối nhỏ.

Tuy nhiên, lực hút thực tế không chỉ phụ thuộc vào cấp từ N35 hay N52 mà còn chịu ảnh hưởng bởi:

• Kích thước nam châm.
• Đường kính lỗ xuyên tâm.
• Độ dày vòng nam châm.
• Hướng từ hóa.
• Khoảng cách đến vật liệu đối ứng.
• Hình dạng và tính chất vật liệu được hút.

Vì vậy, hai nam châm hình nhẫn cùng cấp từ nhưng khác kích thước có thể tạo ra lực hút khác nhau.

2.2. Thiết kế lỗ xuyên tâm thuận tiện lắp đặt

Lỗ tròn ở giữa giúp nam châm dễ dàng bố trí trong những cơ cấu cần trục hoặc chi tiết đi xuyên qua tâm.

Đặc điểm này phù hợp với:

• Cụm cơ khí có kết cấu đồng tâm.
• Cơ cấu định vị từ tính.
• Thiết bị có trục dẫn hướng.
• Một số hệ thống cảm biến chuyển động.
• Những thiết kế cần tiết kiệm không gian lắp đặt.

Tuy nhiên, nam châm NdFeB là vật liệu tương đối giòn. Khi lắp lên trục, cần có dung sai và phương pháp cố định phù hợp để hạn chế nứt, mẻ hoặc vỡ vòng nam châm.

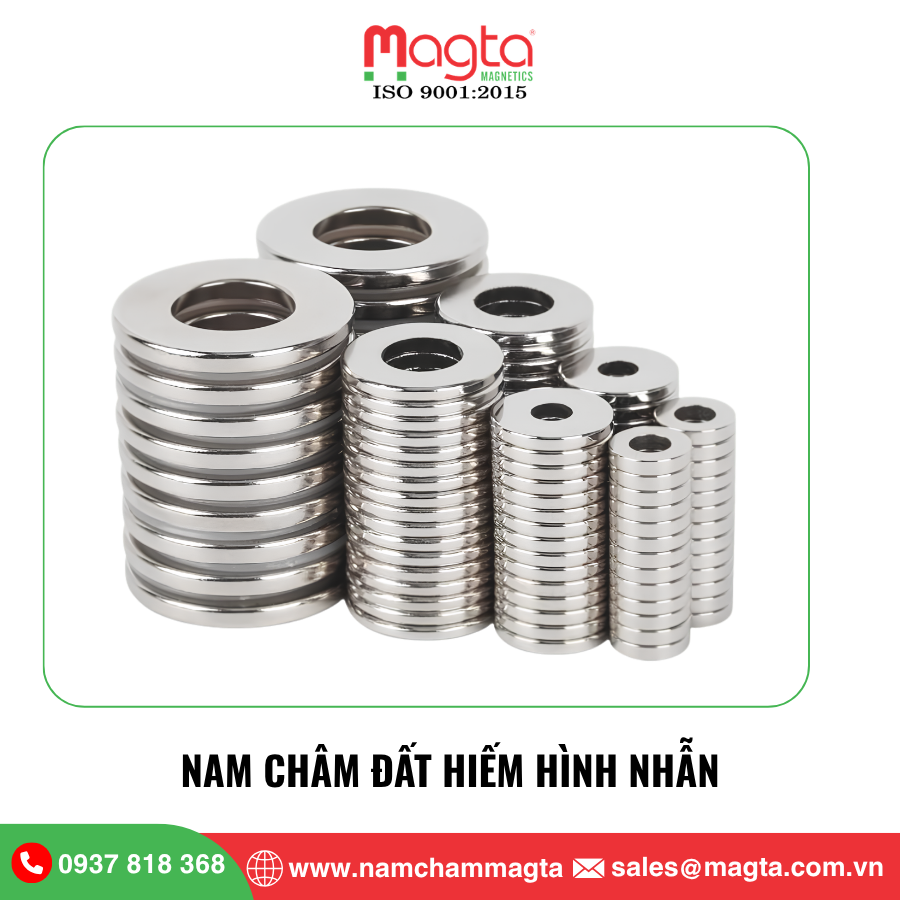

2.3. Đa dạng cấp từ và quy cách

Nam châm hình nhẫn được chế tạo với nhiều cấp từ, trong đó N35–N52 là nhóm cấp từ thường gặp.

Cấp từ cao hơn không phải lúc nào cũng là lựa chọn tối ưu. Trong các ứng dụng kỹ thuật, cần cân nhắc đồng thời lực từ, nhiệt độ làm việc, kích thước và chi phí.

3. Cấu tạo và nguyên lý hoạt động của nam châm hình nhẫn

3.1. Cấu tạo nam châm đất hiếm hình nhẫn

Nam châm Neodymium hình nhẫn thường được chế tạo từ vật liệu NdFeB thiêu kết, gia công theo kích thước yêu cầu và phủ lớp bảo vệ bề mặt.

Cấu tạo cơ bản gồm:

• Lõi NdFeB: Thành phần tạo nên đặc tính từ của sản phẩm.
• Lớp mạ bảo vệ: Thường sử dụng hệ mạ Ni-Cu-Ni nhằm hạn chế tác động của môi trường.
• Lỗ xuyên tâm: Tạo khoảng trống cho các chi tiết lắp đặt.
• Bề mặt vòng: Tham gia tạo và phân bố từ trường theo hướng từ hóa.

NdFeB chứa sắt nên có nguy cơ ăn mòn nếu lớp bảo vệ bị hư hỏng hoặc sản phẩm tiếp xúc với môi trường không phù hợp.

3.2. Nguyên lý hoạt động

Sau khi được từ hóa, nam châm hình nhẫn tạo ra từ trường với hai cực Bắc (N) và Nam (S).

Đối với loại từ hóa theo chiều trục, hai mặt phẳng hình vòng thường đóng vai trò hai mặt cực từ.

Khi đặt gần vật liệu sắt từ phù hợp, nam châm tạo lực hút. Khi bố trí nhiều nam châm với nhau, chúng có thể hút hoặc đẩy tùy theo hướng cực từ và vị trí tương đối.

3.3. Các hướng từ hóa phổ biến

Từ hóa theo chiều trục (Axial Magnetization)

• Hai mặt phẳng của vòng nam châm là hai mặt cực.
• Phù hợp với nhiều ứng dụng hút, giữ và định vị.
• Là cấu hình thường gặp của nam châm hình nhẫn thương mại.

Từ hóa theo đường kính (Diametrical Magnetization)

• Hướng từ hóa nằm theo một đường kính của vòng.
• Có thể được sử dụng trong một số cơ cấu cảm biến hoặc chuyển động.
• Cần xác nhận khả năng cung cấp theo kích thước.

Từ hóa xuyên tâm hoặc đa cực

• Phù hợp với một số thiết kế động cơ và thiết bị chuyên dụng.
• Yêu cầu công nghệ từ hóa và cấu trúc sản phẩm phù hợp.
• Không phải quy cách phổ biến nào cũng hỗ trợ.

Việc xác định hướng từ hóa ngay từ đầu rất quan trọng, đặc biệt khi nam châm được sử dụng trong động cơ, cảm biến hoặc thiết bị cần phân bố từ trường chính xác.

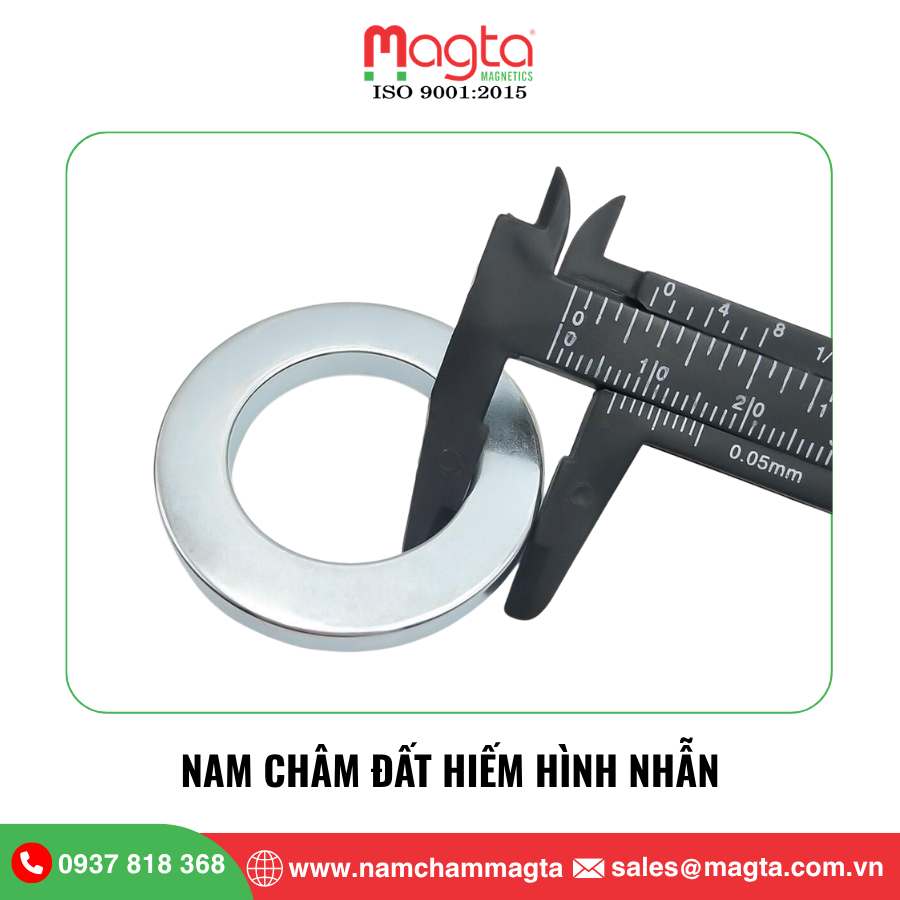

4. Các kích thước nam châm đất hiếm hình nhẫn

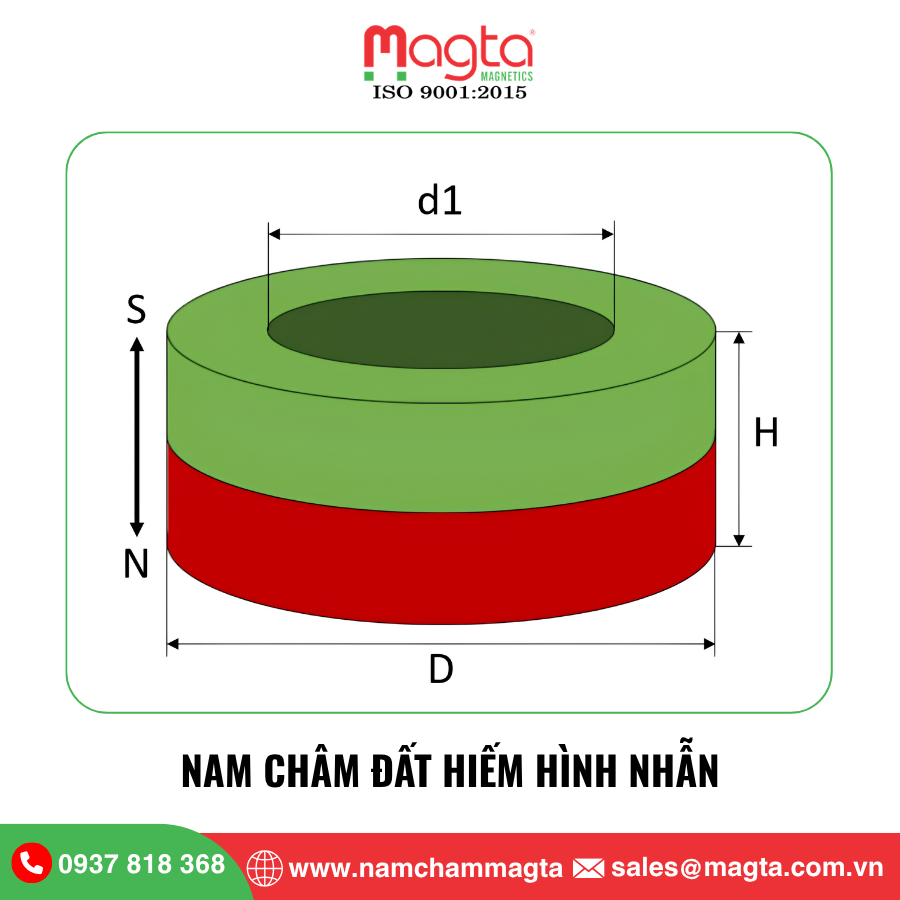

Kích thước nam châm hình nhẫn thường được biểu diễn theo công thức:

D × d × H (mm)

Trong đó:

• D: Đường kính ngoài.
• d: Đường kính lỗ trong.
• H: Độ dày hoặc chiều cao vòng nam châm.

Ví dụ: D20 × d10 × H5mm là nam châm có đường kính ngoài 20mm, đường kính lỗ 10mm và độ dày 5mm.

4.1. Một số kích thước tham khảo

Quy cách	Đường kính ngoài	Đường kính trong	Độ dày
D6 × d3 × H2mm	6mm	3mm	2mm
D8 × d3 × H2mm	8mm	3mm	2mm
D10 × d5 × H2mm	10mm	5mm	2mm
D12 × d5 × H3mm	12mm	5mm	3mm
D15 × d6 × H3mm	15mm	6mm	3mm
D20 × d10 × H5mm	20mm	10mm	5mm
D25 × d10 × H5mm	25mm	10mm	5mm

Bảng chỉ minh họa cách xác định quy cách, không xác nhận tình trạng tồn kho hoặc khả năng sản xuất từng kích thước.

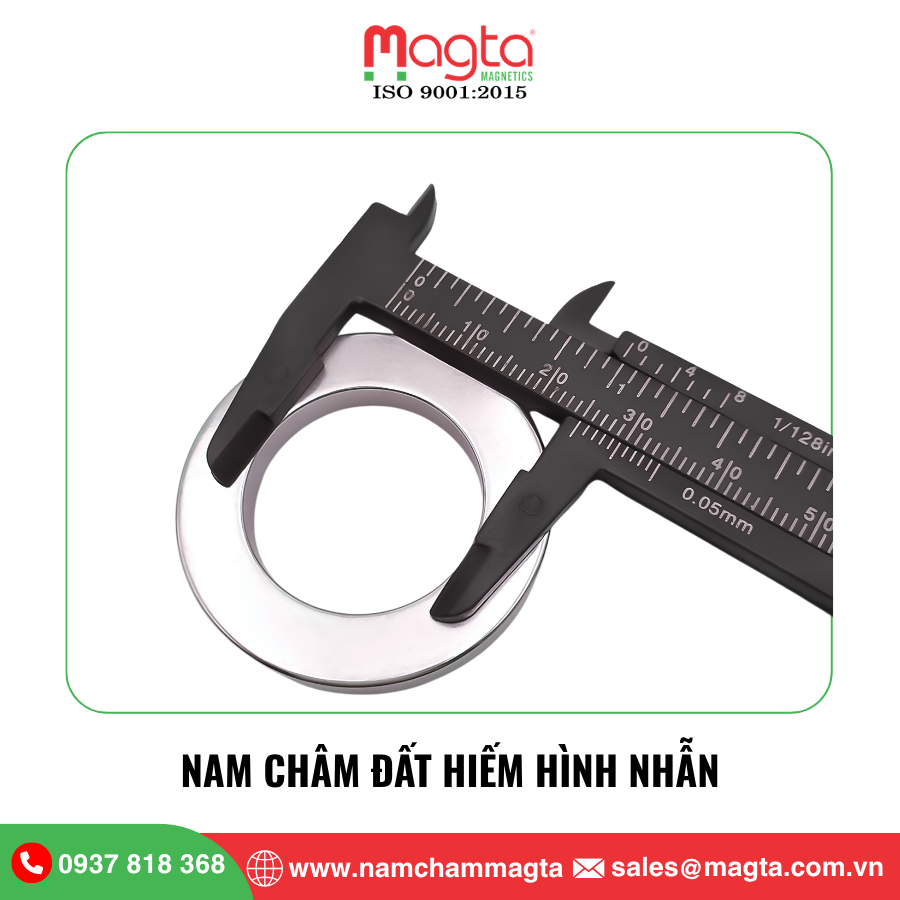

4.2. Vì sao đường kính lỗ trong quan trọng?

Khác với nam châm hình tròn đặc, nam châm hình nhẫn cần được lựa chọn dựa trên cả đường kính ngoài và đường kính trong.

Đường kính lỗ ảnh hưởng đến:

• Khả năng lắp với trục hoặc chốt.
• Dung sai và khoảng hở lắp ghép.
• Diện tích mặt vòng.
• Thể tích vật liệu từ.
• Đặc tính phân bố từ trường.
• Độ bền cơ học của phần thân vòng.

Đối với sản phẩm dùng trong cơ khí chính xác, nên cung cấp bản vẽ kỹ thuật để kiểm tra đầy đủ kích thước và dung sai.

5. Ứng dụng của nam châm đất hiếm hình nhẫn

Nhờ thiết kế có lỗ xuyên tâm, nam châm Neodymium hình nhẫn phù hợp với nhiều cơ cấu cần bố trí đồng tâm hoặc tích hợp từ trường vào thiết bị.

5.1. Cơ khí và chế tạo máy

Trong lĩnh vực cơ khí, nam châm hình nhẫn có thể được sử dụng cho:

• Cơ cấu định vị chi tiết.
• Bộ phận giữ bằng lực từ.
• Cụm lắp ghép có trục.
• Thiết bị thử nghiệm từ tính.
• Cơ cấu cần tạo lực hút hoặc lực đẩy.

Việc lắp đặt phải bảo đảm nam châm không chịu lực ép hoặc va đập vượt quá khả năng của vật liệu.

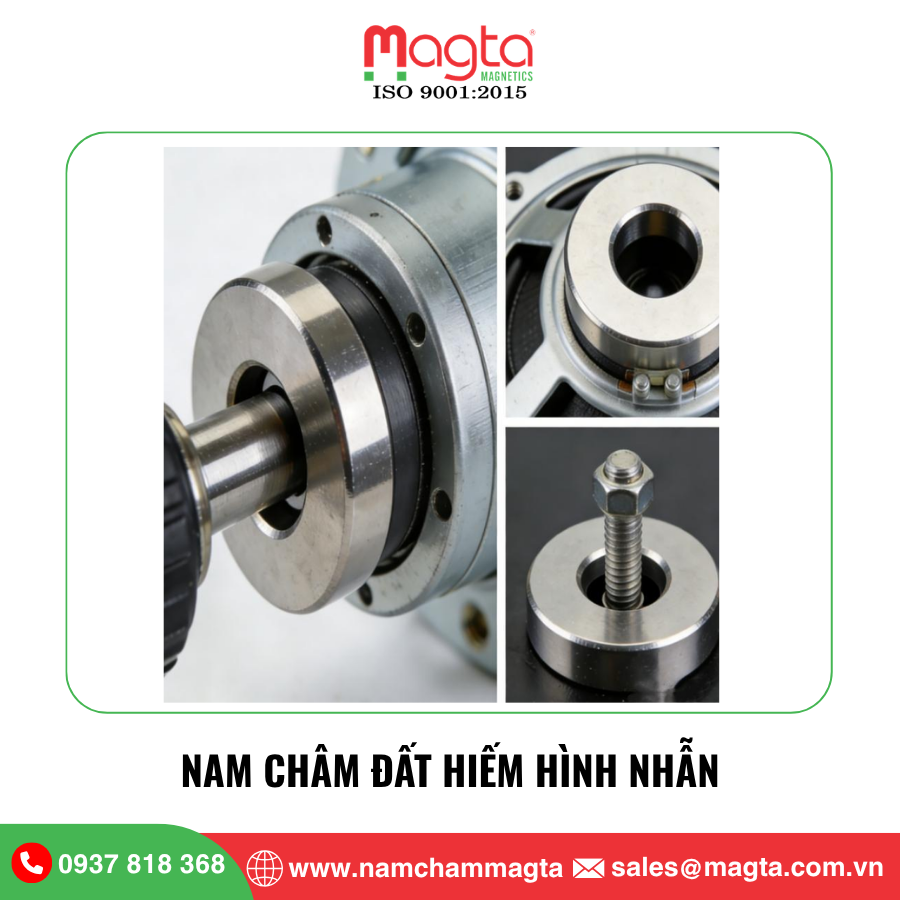

5.2. Động cơ điện và thiết bị truyền động

Một số loại động cơ và thiết bị truyền động sử dụng nam châm vòng để tạo từ trường phục vụ hoạt động.

Tùy thiết kế, sản phẩm có thể cần:

• Từ hóa đa cực.
• Hướng từ hóa xuyên tâm.
• Đường kính trong và ngoài chính xác.
• Khả năng chịu nhiệt phù hợp.
• Đặc tính từ ổn định theo yêu cầu vận hành.

Nam châm hình nhẫn thông thường không nên được sử dụng thay thế trực tiếp cho nam châm động cơ chuyên dụng nếu chưa kiểm tra các thông số kỹ thuật.

5.3. Cảm biến và thiết bị điện tử

Nam châm hình nhẫn có thể kết hợp với cảm biến từ để hỗ trợ phát hiện vị trí hoặc chuyển động.

Một số ứng dụng gồm:

• Cảm biến vị trí.
• Cơ cấu phát hiện chuyển động quay.
• Thiết bị đo tốc độ.
• Hệ thống điều khiển có sử dụng tín hiệu từ.

Trong những ứng dụng này, hướng từ hóa và khoảng cách đến cảm biến thường quan trọng không kém cấp từ của nam châm.

5.4. Thiết bị nghiên cứu và thí nghiệm

Nam châm hình nhẫn có thể được sử dụng trong các mô hình nghiên cứu từ trường, thí nghiệm vật lý và thiết bị thử nghiệm.

Lỗ xuyên tâm cho phép bố trí thêm chi tiết hoặc vật mẫu tại khu vực giữa vòng nam châm.

5.5. Mô hình, DIY và sản phẩm sáng tạo

Ngoài ứng dụng công nghiệp, nam châm hình nhẫn còn phù hợp với:

• Mô hình cơ khí.
• Dự án DIY.
• Thiết bị tự chế.
• Mô hình giáo dục.
• Cơ cấu lắp ghép sử dụng lực từ.

Người dùng cần lựa chọn kích thước và cấp từ phù hợp để bảo đảm an toàn trong quá trình thao tác.

6. Ưu điểm của nam châm Neodymium hình nhẫn

Nam châm đất hiếm hình nhẫn mang lại nhiều lợi ích trong các thiết kế cần lực từ mạnh và cấu trúc có lỗ ở tâm.

• Lực từ mạnh: Vật liệu NdFeB có đặc tính từ cao so với nhiều loại nam châm thông dụng.
• Thiết kế linh hoạt: Lỗ xuyên tâm hỗ trợ bố trí trục và các chi tiết đồng tâm.
• Kích thước nhỏ gọn: Phù hợp những thiết bị có không gian lắp đặt hạn chế.
• Đa dạng quy cách: Có thể lựa chọn nhiều đường kính ngoài, đường kính trong và độ dày.
• Nhiều cấp từ: Đáp ứng các yêu cầu từ trường khác nhau.
• Ứng dụng đa ngành: Từ cơ khí, điện tử đến cảm biến và động cơ.
• Khả năng tùy chỉnh: Một số quy cách có thể được thiết kế theo bản vẽ và điều kiện sản xuất.

7. Kinh nghiệm lựa chọn nam châm hình nhẫn cho ứng dụng thực tế

Đối với nam châm dùng trong thiết bị kỹ thuật, việc lựa chọn không nên chỉ dựa trên kích thước hoặc cấp từ cao nhất.

7.1. Xác định vị trí lắp đặt

Trước tiên cần làm rõ:

• Nam châm được lắp cố định hay trong cơ cấu chuyển động?
• Có trục hoặc chốt đi xuyên qua tâm không?
• Nam châm được giữ bằng kết cấu cơ khí hay keo?
• Không gian lắp đặt cho phép bao nhiêu?
• Có nguy cơ va đập hoặc rung động không?

Những thông tin này giúp xác định kích thước và phương pháp lắp phù hợp.

7.2. Không lựa chọn cấp từ chỉ dựa trên N52

N52 có mức năng lượng từ cực đại cao hơn N35, nhưng điều đó không có nghĩa mọi thiết bị đều hoạt động tốt hơn khi sử dụng N52.

Trong thực tế, cần xem xét:

• Từ trường yêu cầu.
• Khoảng cách làm việc.
• Nhiệt độ vận hành.
• Hướng từ hóa.
• Vật liệu đối ứng.
• Chi phí sản phẩm.

Một thiết kế sử dụng cấp từ phù hợp và kích thước tối ưu có thể hiệu quả hơn việc chỉ tăng cấp từ.

7.3. Kiểm tra dung sai lỗ trong

Đây là một trong những yếu tố cần chú ý nhất khi chọn nam châm hình nhẫn.

Nếu đường kính lỗ quá nhỏ, nam châm có thể không lắp được vào trục. Nếu lỗ quá lớn, cần có phương án định vị hoặc cố định bổ sung.

Không nên ép trực tiếp nam châm NdFeB vào trục khi chưa có thiết kế lắp ghép phù hợp vì vật liệu có thể bị nứt hoặc vỡ.

7.4. Xác nhận hướng từ hóa trước khi đặt hàng

Hai nam châm có cùng kích thước và cấp từ nhưng khác hướng từ hóa có thể hoạt động rất khác nhau trong cùng một thiết bị.

Đặc biệt với cảm biến và động cơ, cần xác định hướng từ hóa ngay trong bản vẽ hoặc yêu cầu kỹ thuật.

7.5. Cung cấp đầy đủ thông tin cho MAGTA

Để lựa chọn nam châm phù hợp, khách hàng nên cung cấp:

• Bản vẽ hoặc kích thước D × d × H.
• Cấp từ mong muốn.
• Hướng từ hóa.
• Nhiệt độ làm việc.
• Môi trường sử dụng.
• Số lượng dự kiến.
• Mục đích sử dụng hoặc yêu cầu lực từ.

Những thông tin này là cơ sở để MAGTA tư vấn và xác nhận quy cách cung cấp.

8. Những yếu tố ảnh hưởng đến lực hút của nam châm hình nhẫn

Lực hút của nam châm đất hiếm hình nhẫn không phải một giá trị cố định chỉ dựa trên kích thước.

Các yếu tố ảnh hưởng gồm:

– Cấp từ của vật liệu

Cấp từ liên quan đến đặc tính từ của NdFeB. Tuy nhiên, không thể dùng riêng ký hiệu N35 hoặc N52 để xác định chính xác lực hút.

– Đường kính ngoài và đường kính trong

Kích thước vòng quyết định thể tích vật liệu từ và hình học của các mặt cực.

– Độ dày nam châm

Độ dày ảnh hưởng đến đặc tính từ trường và khả năng tạo lực hút trong từng cấu hình.

– Khoảng cách làm việc

Khi khoảng cách giữa nam châm và vật liệu đối ứng tăng, lực hút thường giảm đáng kể.

– Vật liệu được hút

Loại thép, độ dày, hình dạng và điều kiện bề mặt có thể ảnh hưởng đến lực hút.

– Nhiệt độ vận hành

Nhiệt độ cao có thể làm suy giảm đặc tính từ, đặc biệt khi vượt quá giới hạn làm việc của cấp vật liệu.

– Kết cấu mạch từ

Các chi tiết thép và nam châm khác ở gần có thể làm thay đổi phân bố từ trường.

Vì vậy, đối với ứng dụng cần lực hút hoặc từ trường chính xác, nên đánh giá trong điều kiện làm việc thực tế hoặc dựa trên dữ liệu kỹ thuật được xác nhận.

9. Lưu ý khi sử dụng và bảo quản nam châm hình nhẫn

Để hạn chế hư hỏng và duy trì hiệu quả sử dụng, cần chú ý:

• Tránh để nam châm va đập mạnh.
• Không dùng búa hoặc lực ép trực tiếp để lắp nam châm vào trục.
• Không tự ý khoan, cắt hoặc mài nam châm NdFeB.
• Tránh làm trầy xước hoặc bong lớp mạ.
• Không sử dụng vượt giới hạn nhiệt độ của vật liệu.
• Bảo quản tại nơi khô ráo.
• Tránh để nam châm gần thiết bị nhạy cảm với từ trường.
• Sử dụng dụng cụ và biện pháp bảo hộ phù hợp khi thao tác với nam châm mạnh.
• Để xa trẻ em vì nam châm nhỏ có thể gây nguy hiểm nghiêm trọng nếu bị nuốt.

Với các cơ cấu quay hoặc rung động, cần có phương pháp cố định chắc chắn để hạn chế nguy cơ nam châm bị dịch chuyển hoặc văng ra.

10. Vì sao nên lựa chọn nam châm đất hiếm hình nhẫn tại MAGTA?

Đối với nam châm dùng trong sản xuất và thiết bị kỹ thuật, lựa chọn đúng quy cách quan trọng hơn việc chỉ tìm sản phẩm có lực từ mạnh.

MAGTA hướng đến việc hỗ trợ khách hàng xác định các thông số cần thiết trước khi lựa chọn nam châm.

1. Tư vấn dựa trên yêu cầu sử dụng

Khách hàng có thể cung cấp thông tin về thiết bị, vị trí lắp đặt và mục đích sử dụng để được tư vấn quy cách phù hợp.

2. Hỗ trợ xác định thông số kỹ thuật

Các thông số cần làm rõ bao gồm:

• Đường kính ngoài và trong.
• Độ dày.
• Cấp từ.
• Dung sai.
• Lớp mạ.
• Hướng từ hóa.
• Nhiệt độ làm việc.

3. Tiếp nhận yêu cầu theo bản vẽ

Đối với sản phẩm cần quy cách riêng, khách hàng có thể gửi bản vẽ để MAGTA xem xét khả năng cung cấp, thời gian thực hiện và điều kiện đặt hàng.

4. Phù hợp nhu cầu doanh nghiệp

Nam châm hình nhẫn có thể được lựa chọn cho nhiều mục đích, từ linh kiện cơ khí đến các cụm thiết bị công nghiệp.

Việc cung cấp đầy đủ thông số giúp quá trình tư vấn, báo giá và xác nhận đơn hàng rõ ràng hơn.

11. Câu hỏi thường gặp về nam châm đất hiếm hình nhẫn

1. Nam châm đất hiếm hình nhẫn là gì?

⇒ Đây là nam châm vĩnh cửu NdFeB có dạng vòng tròn và lỗ xuyên tâm ở giữa, được sử dụng trong nhiều ứng dụng cơ khí, điện tử, cảm biến và thiết bị kỹ thuật.

2. Nam châm hình nhẫn khác nam châm hình tròn như thế nào?

⇒ Nam châm hình nhẫn có lỗ xuyên tâm, còn nam châm hình tròn dạng đĩa thường có thân đặc. Khác biệt này ảnh hưởng đến cách lắp đặt và đặc tính từ trường.

3. Nam châm hình nhẫn có thể lắp vào trục không?

⇒ Có, nếu kích thước lỗ, dung sai và phương pháp cố định phù hợp. Không nên ép lắp trực tiếp khi chưa kiểm tra điều kiện cơ học.

4. Nam châm hình nhẫn N52 có mạnh hơn N35 không?

⇒ N52 có mức năng lượng từ cực đại cao hơn N35. Tuy nhiên, lực hút thực tế còn phụ thuộc kích thước, hướng từ hóa và điều kiện sử dụng.

5. Nam châm Neodymium hình nhẫn có bị gỉ không?

⇒ Có thể. NdFeB dễ bị ảnh hưởng bởi môi trường nếu lớp bảo vệ bị hư hỏng. Vì vậy, sản phẩm thường được mạ Ni-Cu-Ni hoặc sử dụng lớp phủ phù hợp.

6. Nam châm hình nhẫn chịu nhiệt bao nhiêu?

⇒ Giới hạn nhiệt độ phụ thuộc vào cấp vật liệu và thiết kế. Một số loại NdFeB tiêu chuẩn có nhiệt độ làm việc tối đa danh định khoảng 80°C, nhưng không áp dụng chung cho mọi sản phẩm hoặc điều kiện vận hành.

7. Nam châm hình nhẫn có sử dụng trong động cơ được không?

⇒ Có, nhưng cần đúng thiết kế từ trường, hướng từ hóa, kích thước và nhiệt độ làm việc. Không phải nam châm vòng thông thường nào cũng phù hợp với động cơ.

8. MAGTA có hỗ trợ kích thước theo yêu cầu không?

⇒ Khách hàng có thể gửi kích thước hoặc bản vẽ để MAGTA xem xét và xác nhận khả năng cung cấp theo từng quy cách, số lượng và yêu cầu kỹ thuật.

12. Liên hệ MAGTA để được tư vấn và báo giá nam châm hình nhẫn

Nếu bạn đang tìm nam châm đất hiếm hình nhẫn cho sản xuất, cơ khí, thiết bị điện tử, động cơ hoặc ứng dụng theo thiết kế riêng, MAGTA hỗ trợ tư vấn lựa chọn sản phẩm phù hợp.

Để quá trình báo giá thuận tiện hơn, khách hàng nên cung cấp:

• Kích thước đường kính ngoài × đường kính trong × độ dày.
• Cấp từ yêu cầu.
• Hướng từ hóa nếu có.
• Số lượng đặt hàng.
• Bản vẽ kỹ thuật hoặc ứng dụng thực tế.

Ví dụ yêu cầu báo giá: Nam châm hình nhẫn D20 × d10 × H5mm – N42 – từ hóa theo chiều trục – số lượng 2.000 viên.

Liên hệ MAGTA để được tư vấn thông số kỹ thuật, xác nhận quy cách và nhận báo giá nam châm Neodymium hình nhẫn phù hợp với nhu cầu sử dụng.

Xem thêm: Nam Châm Đất Hiếm Hình Tròn

Xem thêm: Nam Châm Đất Hiếm

---

CÔNG TY TNHH NAM CHÂM MAGTA

• Địa chỉ: 104/25/12 Trần Bá Giao, Phường An Nhơn, HCM
• Điện thoại: 028 66 58 77 99
• Số fax:  028 37 27 30 59
• Đường dây nóng:  0937 818 368
• Email:  sales@magta.com.vn
• Facebook: Nam châm MAGTA – Nam châm lọc sắt
• TikTok: NAM CHÂM MAGTA

Nam châm MAGTA – “Tâm – Tín – Tầm”
